Monsternamekast met weging van meerdere vaten

Monsternamekast met weging van meerdere vaten

Eis NEN6600-1
Als je volgens de NEN 6600-1 wil bemonsteren dan is een van de eisen dat er een maximale afwijking van het volume mag zijn.
Letterlijk staat er in de NEN6600-1: "De maximale toegestane fout tussen het theoretische en werkelijk gemeten volume in het verzamelvat mag niet meer bedragen dan 7,5%".
Dit houdt in dat er door de monsternemer gekeken of berekend moet worden wat er in het vat zit in combinatie met het aantal gegeven pulsen.

De praktijk
Een methode is dat men een gekalibreerd vat heeft in liters en met een liniaal de vloeistof hoogte meet en dan vervolgens aan de hand van een lijst uitleest dat bij X cm vloeistofhoogte overeenkomt met X liter monster volume. Daarna kan er gecalculeerd worden of het monster voldoet of niet.

Menselijke fouten
In deze methode kunnen verschillende fouten ontstaan, uitlezing van de liniaal, uitlezing van de lijst, invoeren van volumes en calculatie fouten. Kortom, op diverse punten kan er een fout insluipen.

Vraagstelling
Als je met techniek het volume kan bepalen, dan kan al het handwerk achterwege blijven en daarmee eliminatie van menselijke fouten.
Met die vraag werden wij benaderd door een eindgebruiker. Tevens werden er eisen gesteld dat de techniek te koppelen moest zijn met bestaande Scada systemen.

Oplossing
De oplossing die we ontwikkeld hebben werkt eenvoudig en is robuust. Er is een weegplaat ontwikkeld waarop een vat wordt gezet. Het gewicht is op de monsternamekast uit te lezen. Het gewicht wordt (ook) doormiddel van een analoog
4-20mA signaal of Modbus gekoppeld aan een PLC of Scada systeem. Deze weging is geheel van RVS gemaakt en bestand tegen koude en vocht.

Automatisering
Het bovenliggende Scada systeem weet hoeveel pulsen een monsternamekast krijgt en het systeem krijgt het gewicht van de kast terug en kan dus al tijdens de bemonstering bepalen of een bemonstering correct verloopt of niet. Dit alles zonder menselijk handelen, en wordt digitaal bijgehouden.

Voordelen

  • Geen menselijk handelen en dus geen kans op fouten
  • Tijdbesparend
  • Volledige inzage in het monsterproces
  • Vroegtijdige waarschuwingen bij overschrijding 7,5% afwijking
  • Automatisch en gedocumenteerde goed of afkeur monster cyclus
  • Digitale monster rapportage
  • Geschikt voor diverse vaten
  • Lokale uitlezing van het gewicht

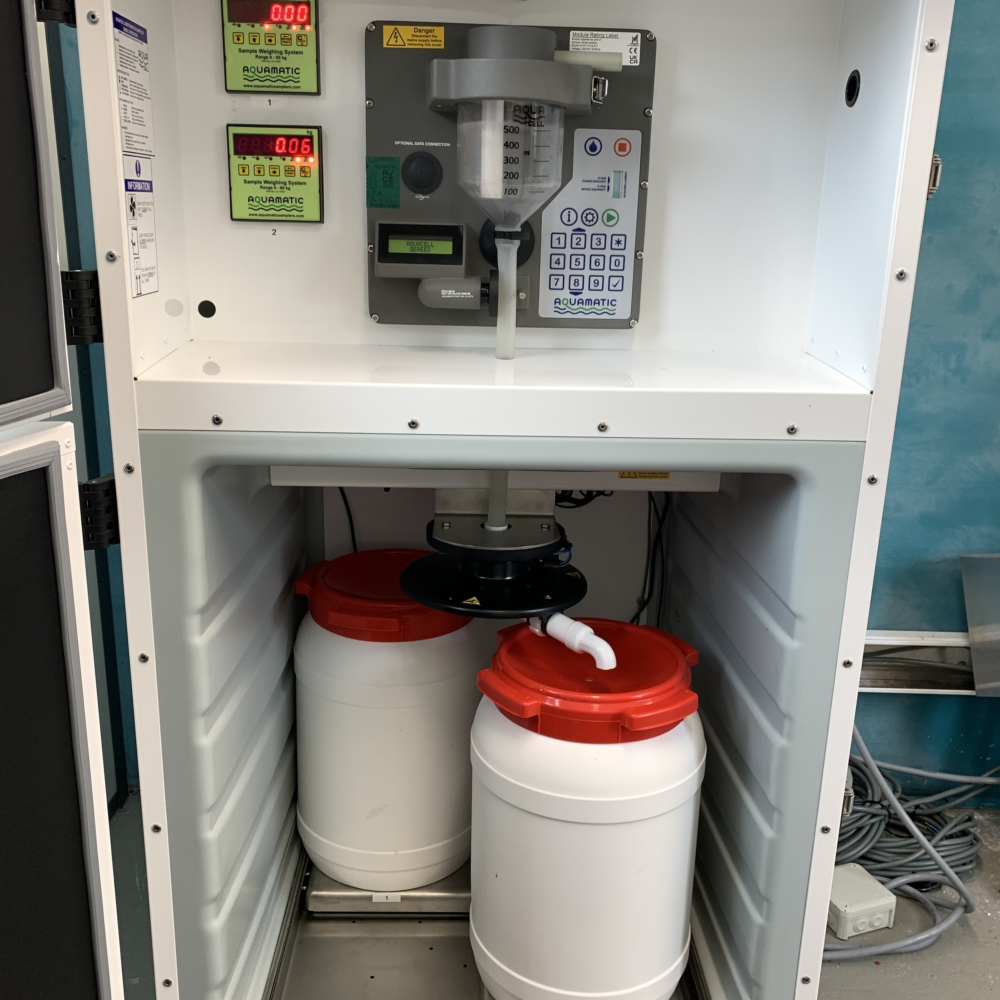

Monsternamekast met weging van meerdere vaten
Onlangs kregen we een vraag of we in een monsternamekast eventueel twee vaten konden wegen. Naast de eerdergenoemde voordelen heeft het hebben van twee vaten ook als extra pluspunt dat er ook over het weekend bemonsterd kan worden. Met een exacte terugkoppeling van het gewicht, zonder dat het proces bemand is kan zo volledig gecontroleerd plaats kan vinden.

Verdere ontwikkeling
Er is een nieuwe variant van de RVS weegschaal ontwikkelt om plaats te geven aan 2 vaten. Van beide wegingen komt een individueel signaal retour voor terugkoppeling naar een PLC of Scada systeem. Ook zijn er twee separate uitlezingen van het gewicht per vat uit te lezen op de monsternamekast.



Wil u meer weten over deze optie? Neem dan vrijblijvend contact op: mail info@barinstruments.nl of bel 0315 230 266
