Elektromagnetische flowmeters

Meer informatie

Een elektromagnetische flowmeter meet het debiet van elektrisch geleidende vloeistoffen in een volledig gevulde leiding. Er zitten geen bewegende meetdelen in de vloeistofstroom en de leidingdiameter blijft vrij.

De techniek wordt onder andere toegepast voor water, afvalwater en procesvloeistoffen. Afhankelijk van de leidingdiameter, geleidbaarheid, voedingsspanning en gewenste communicatie zijn verschillende uitvoeringen beschikbaar.

Hoe werkt een elektromagnetische flowmeter?

Een geleidende vloeistof stroomt door een magnetisch veld. Daarbij ontstaat een elektrische spanning die evenredig is aan de stroomsnelheid van de vloeistof.

Omdat de diameter van de leiding bekend is, kan de flowmeter daaruit het debiet berekenen.

Deze techniek wordt ook aangeduid als:

  • magnetische flowmeter;
  • magnetisch-inductieve flowmeter;
  • MAG-meter;
  • EMF-meter;
  • MID-meter.

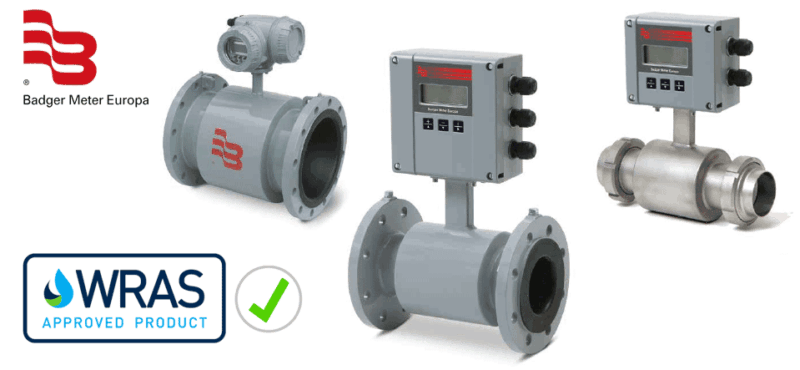

Welke elektromagnetische flowmeter past bij de toepassing?

ModMAG M1000

De M1000 is bedoeld voor algemene en compacte toepassingen, bijvoorbeeld in machines, voertuigen en batchprocessen.

De serie is beschikbaar voor leidingdiameters van DN 6 tot DN 200 en kan worden uitgevoerd met verschillende procesaansluitingen, waaronder DIN-flenzen en Tri-Clamp-aansluitingen.

Download de brochure van de elektromagnetische flowmeters

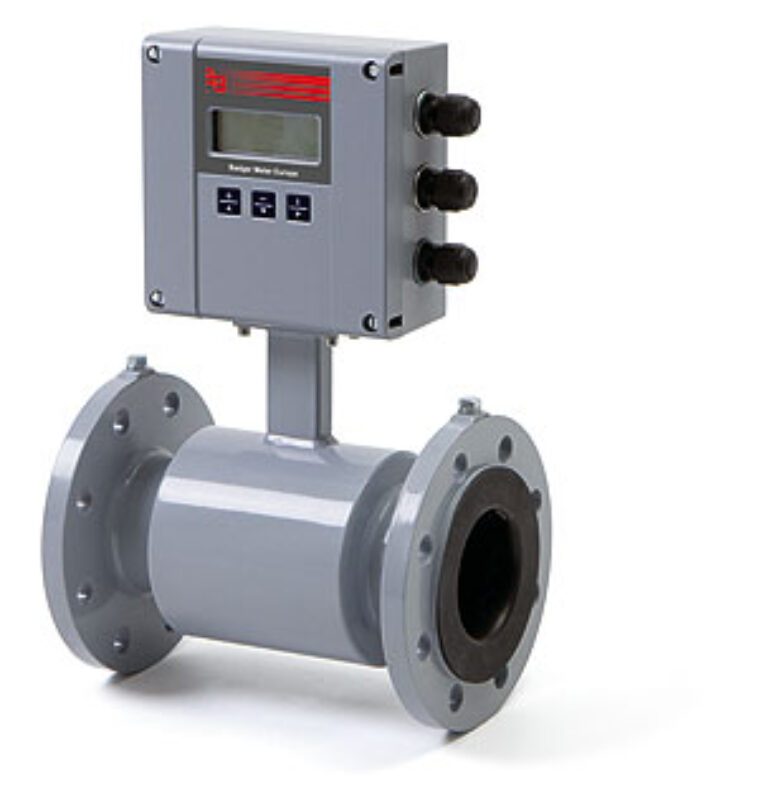

ModMAG M2000

De M2000 wordt toegepast voor nauwkeurige bidirectionele debietmeting van geleidende vloeistoffen.

Het display geeft onder andere de actuele flow, totalisator en statusmeldingen weer. De meter is leverbaar voor leidingdiameters tot DN 2000 en ondersteunt verschillende communicatieprotocollen.

Bekijk de technische gegevens van de M2000

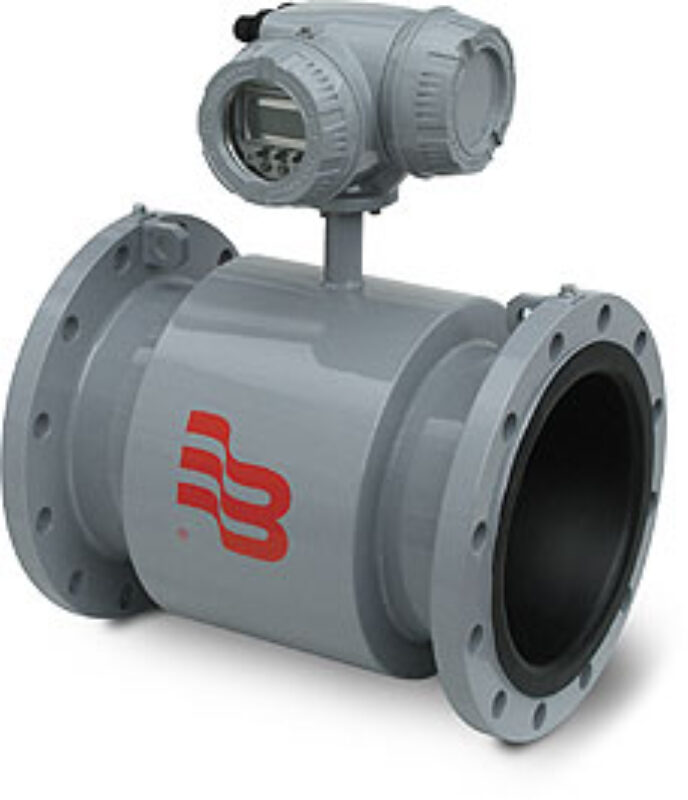

ModMAG M3000 en M4000

Voor toepassingen in explosiegevaarlijke omgevingen zijn de M3000 en M4000 beschikbaar.

De M3000 kan worden toegepast in ATEX-zone 2. De M4000 is beschikbaar voor ATEX-zone 1. Beide zijn leverbaar als compacte of externe uitvoering.

Bekijk de technische gegevens van de M3000 en M4000

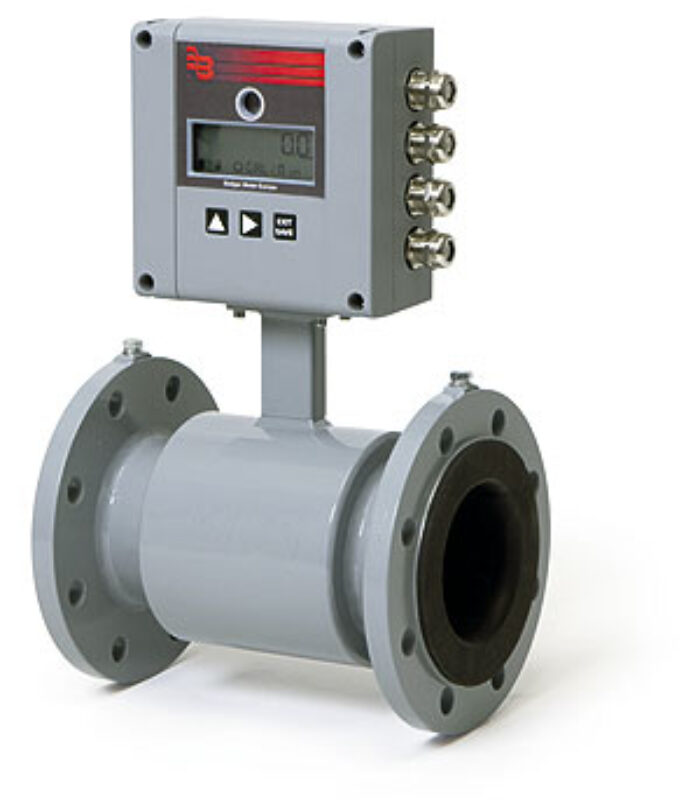

B-MAG M5000

De M5000 is een batterijgevoede elektromagnetische debietmeter voor locaties waar geen vaste voeding beschikbaar is.

Deze uitvoering wordt onder andere gebruikt voor metingen in waternetwerken, irrigatie en het registreren van waterverbruik.

Bekijk de technische gegevens van de M5000

Wanneer is een magnetische flowmeter geschikt?

Een elektromagnetische flowmeter is geschikt wanneer:

  • de vloeistof elektrisch geleidend is;
  • de leiding tijdens de meting volledig gevuld is;
  • de meter permanent in de leiding mag worden gemonteerd;
  • er geen bewegende delen in de vloeistofstroom gewenst zijn;
  • debiet of totaalvolume moet worden gemeten.

De meeste ModMAG-uitvoeringen vragen een minimale geleidbaarheid van 5 µS/cm. Voor gedemineraliseerd water gelden andere grenswaarden.

Twijfel je of het medium voldoende geleidend is? Dan is dat één van de eerste punten om te controleren voordat een type flowmeter wordt gekozen.

Welke maat en uitvoering heb je nodig?

Bij de selectie kijken we onder andere naar:

  • leidingdiameter;
  • soort vloeistof;
  • geleidbaarheid;
  • minimale en maximale flow;
  • druk en temperatuur;
  • beschikbare voeding;
  • gewenste nauwkeurigheid;
  • aansluiting op PLC, datalogger of besturing;
  • benodigde communicatie, bijvoorbeeld Modbus, Profibus of HART;
  • binnen- of buitenopstelling.

Met die gegevens kan worden bepaald welke meter, voering, elektroden en transmitter bij de toepassing passen.

Bekijk welke flowmeter bij jouw toepassing past

Geen leiding onderbreken?

Een elektromagnetische flowmeter wordt in de leiding gemonteerd. Is dat niet mogelijk of wil je tijdelijk meten zonder de leiding open te maken, dan kan een clamp-on flowmeter geschikter zijn.

Bekijk Transit Time clamp-on flowmeting

Bekijk Doppler clamp-on flowmeting

Bekijk alle flowmeters

Installatie en uitlezing

BAR kan de flowmeter leveren, installeren en koppelen aan andere meetapparatuur of besturing. Meetwaarden kunnen afhankelijk van de uitvoering worden doorgegeven aan bijvoorbeeld een PLC of datalogger.

Installatie van meetapparatuur

Bekijk dataloggers

Service en onderhoud

Heb je de leidingdiameter, het medium en het verwachte debiet? Leg die gegevens voor aan Richard of Daan. Daarmee kunnen zij vrij snel bepalen welke elektromagnetische flowmeter technisch past.
